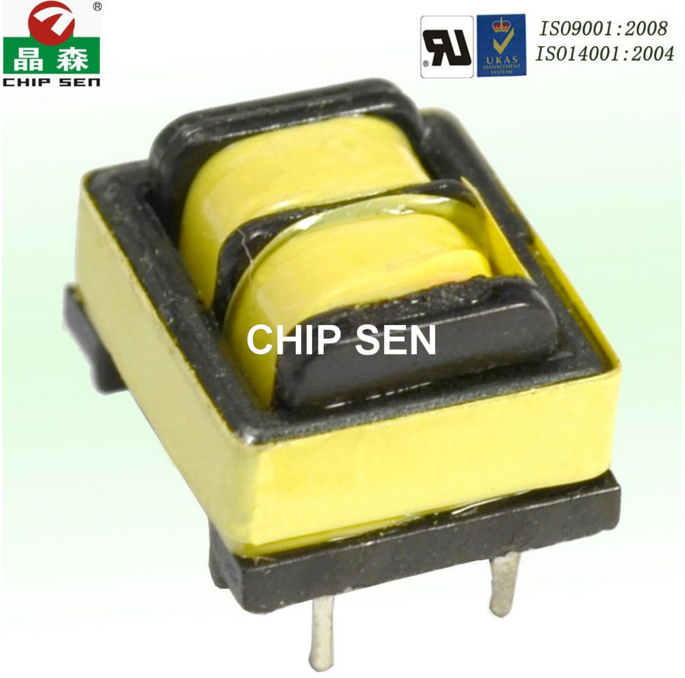

共模电感厂家浅析共模电感设计时需要注意的事项

典型抗电磁干扰滤波器包含共模电感，差模电感及X,Y电容。Y电容和共模电感使共模噪声衰减。在高频噪声时，电感呈现高阻抗特性，并且反射和吸收噪声。然而电容呈低阻抗且改变主线的噪声方向。共模电感两绕组圈数是相同的，产生两大小相等方向相反的磁通量。此两磁通相互抵消。因此使磁芯处于无偏磁状态。差模电感只有一个绕组，需要磁芯提供一完全无饱和线性电流。此与共模电感有较大的不同。为防止磁饱和，差模电感必须使用一低的有效磁导率的磁芯（有气隙的铁氧体或铁粉磁芯）。然而，共模电感可以使用一较高的磁导率磁芯且在磁芯相对小的条件下可得到一比较高的电感。那么我们在设计的时候应该考虑什么呢？健阳达小编整理了基本的设计时需要考虑的内容，具体如下：

共模电感设计所需的基本参数为：输入电流，阻抗及频率，磁芯选取。

输入电流决定了绕组所需的线径。在计算线径时，电流密度通常取值为400A/cm3。但此取值须随电感温升的变化。通常情况下，绕组使用单根导线作业，这样可削减高频噪声及趋肤效应损失。

共模电感的阻抗在所给的频率条件一般规定为最小值。串联的线性阻抗可提供一般要求的噪声衰减。但很不幸，线性阻抗有相当少的人知道，因此设计人员经常以50W线性阻抗稳定网络仪来测试共模电感，并渐渐成为一种标准测试共模电感性能的方法。但所得的结果与实际通常有相当大的差别。实际上，共模电感在正常时角频首先会产生每八音度增加-6dB衰减（角频是共模电感产生-3dB)的频率此角频通常很低，以便感抗能够提供阻抗。故电感可以用下式来表达：Ls=Xx/2πf (1)

电感大家都知道，但值得一提的是，设计时须注意磁芯，磁芯材质及所需的圈数。首先，设计第一步是磁芯型号的选取，如果有规定电感空间，我们就按此空间来选取合适的磁芯型号，如没有规定，通常磁芯型号的随意选取。

第二步是计算磁芯所能绕最大圈数。共模电感有两绕组，一般为单层，且每绕组分布在磁芯的每一边，两绕组中间须隔开一定的距离。双层及堆积绕组亦有偶尔使用，但此种作法会提高绕组的分布电容及降低电感的高频性能。由于铜线的线径已由线性电流的大小所决定，内圆周长可以由磁芯的内圆半径减去铜线半径计算得来。故最大圈数的就可以铜线加绝缘的线径及每个绕组所占据的圆周来计算。

电感线圈的电特性和电容器相反,"阻高频,通低频".也就是说高频信号通过电感线圈时会遇到很大的阻力,很难通过;而对低频信号通过它时所呈现的阻力则比较小,即低频信号可以较容易的通过它.电感线圈对直流电的电阻几乎为零。

以上就是共模电感厂家浅析共模电感设计时需要注意的事项，希望能对大家有所帮助。
