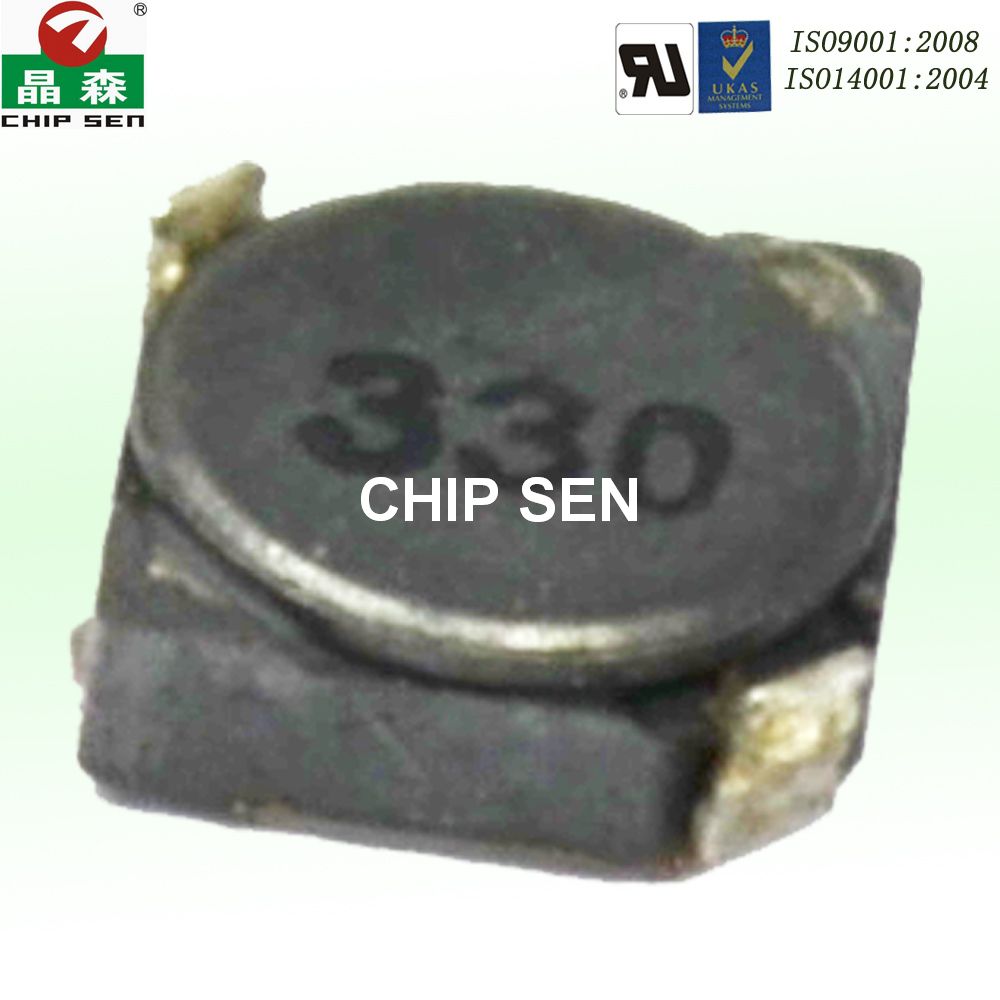

贴片电感在开关中的作用

电感是开关电源中常用的元件，由于它电流、电压相位不同，所以理论上损耗为零。电感常为储能元件，也常与电容一起用在输入滤波和输出滤波电路上，用来平滑电流。电感也被称为扼流圈，特点是流过其上的电流有"很大的惯性"。换句话说，由于磁通连续特性，电感上的电流必需是连续的，否则将会产生很大的电压尖峰。

当分析贴片电感在线路中的工作状况或者绘制电压电流波形图时，无妨考虑下面几个特点：

1、当电感L中有电流I流过时，电感储存的能量为：E=0.5×L×I2(1)

2、一个开关周期中，电感电流的变化(纹波电流峰峰值)与电感两端电压的关系为：V=Ldi/dt2，由此可看出，纹波电流的大小跟电感值有关。

3、就像电容有充、放电电流一样，电感器也有充、放电电压过程。电容上的电压与电流的积分(安·秒)成正比，电感上的电流与电压的积分(伏·秒)成正比。只要电感电压变化，电流变化率di/dt也将变化;正向电压使电流线性上升，反向电压使电流线性下降。

纹波电流的大小同样会影响电感器和输出电容的尺寸，纹波电流一般设定为zui大输出电流的10%~30%，因此对降压型电源来说，流过电感的电流峰值比电源输出电流大5%~15%。

计算出正确的电感值对选用合适的电感和输出电容以获得zui小的输出电压纹波而言非常重要。
