分析贴片电感和插件大功率电感的区别

电感封装:插件电感和贴片电感的封装不同，电感的运用环境参差不齐，不可能用一种方式计算出全部电感要求，特定环境特制的设计。

小的电感只有芝麻大，大的电感有卡车大。电感线圈是由导线一圈靠一圈地绕在绝缘管上，导线彼此互相绝缘，而绝缘管可以是空心的，也可以包含铁芯或磁粉芯，简称电感。

贴片电感封装一般是由插件和贴片组成的，色环电感的标法和色环电阻雷同。体积大小可以分辨出能通过电流的大小。大家多知道电感的作用是大同小异的，不同的就是有区分带屏蔽和不带屏蔽的，插件电感和贴片电感的功能也是相至的。

分析贴片电感叠层和绕线的区别：

贴片叠层电感和绕线电感有4个共同点和5大区别。

一、贴片叠层电感和绕线电感有什么共同点？

1.功能共同点：共同具备电感器储能，滤波，扼流等功能。

2.共同的贴装方式：同属贴片电感类别，适合表面贴装。

3.基本构成材料相同：核心结构仍是由绕磁芯的导线圈构成。

4.其他共同点：均具备较好的可靠性，耐热性，适合于一般焊及回流焊。

二、贴片叠层电感与绕线电感的区别主要体现在5个方面：

生产工艺的区别：

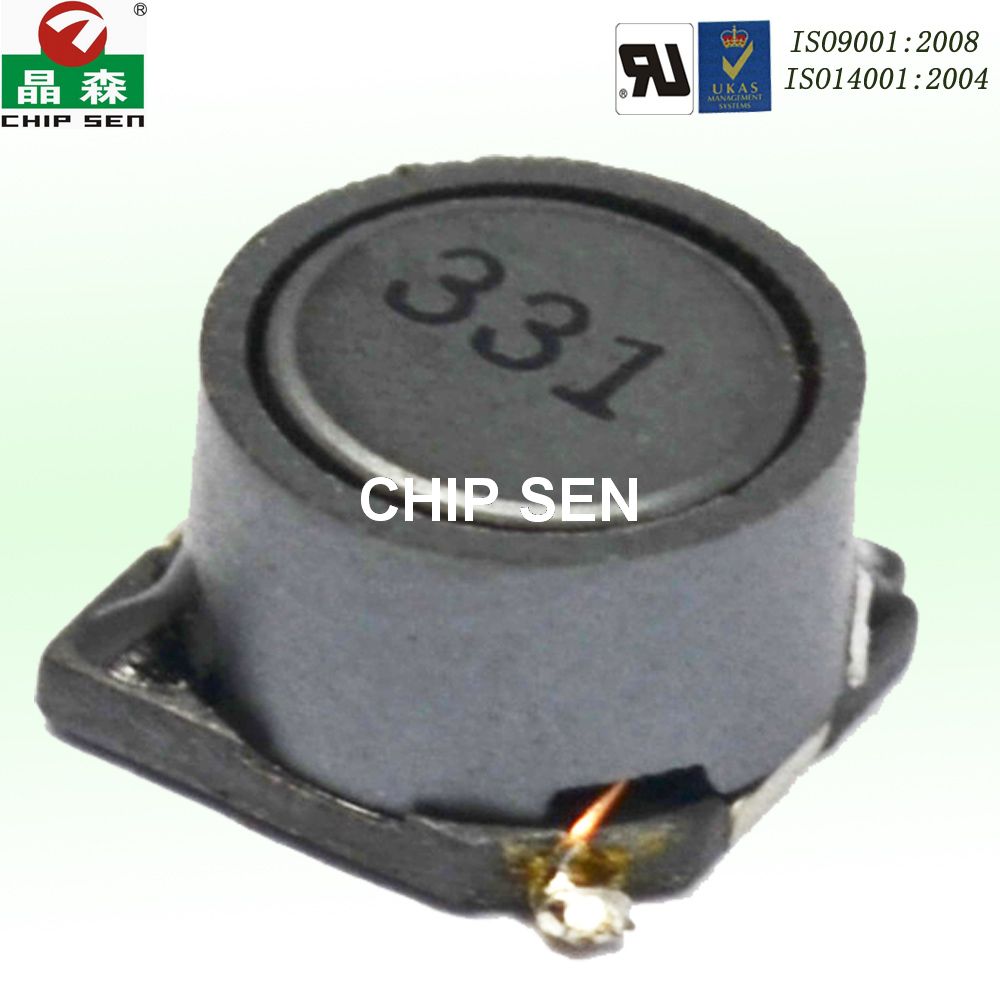

绕线贴片电感是基于传统绕线电感生产工艺，将传统的插件电感变换成贴片式封装，同时减小了电感体积，安装更方便；贴片叠层电感利用了多层印刷技术和叠层生产工艺制作。

结构区别：

zui明显的区别是贴片叠层电感均包含磁屏蔽结构，因此无法直接看到导线，一般体积也比绕线贴片电感更小，更省空间；绕线贴片电感部分有磁屏蔽结构，部分没有。相比来说，磁屏蔽结构使得叠层电感比绕线电感更不易受电磁干扰，并且对周围元件的影响也更小，更小的体积也利于电子产品小型化及电感器的集中安装。

电感性能的区别：

贴片叠层电感具有良好的磁屏蔽性、烧结密度高、机械强度好、但是电感精度，电感量范围上不及绕线贴片电感。此外绕线电感具备高Q值，损耗小，可通过电流大等优势。

电感价格的区别：

因为贴片叠层电感与绕线贴片电感在结构和工艺的区别，使得叠层电感生产难度更大，技术要求更高，因此不良更多，生产成本更高，价格比绕线电感贵。

其他区别：

贴片叠层电感的散热性比绕线贴片电感好

贴片叠层电感和绕线贴片电感有4个方面共同点，在但电感生产工艺、结构、性能和价格方面有区别。概括起来说，贴片叠层电感是看不到线的，抗电感干扰能力、散热性，节省安装空间方面均比贴片绕线电感更好，不过绕线电感在耐电流、电感生产成本上略胜一筹，同时绕线电感比贴片叠层电感ESR值更高。
