贴片电感两大类的性能和价格的区别

贴片电感主要分为两个大类：贴片叠层电感和绕线贴片电感。

绕线贴片电感是基于传统绕线电感生产工艺，将传统的插件电感变换成贴片式封装，同时减小了电感体积，安装更方便；贴片叠层电感利用了多层印刷技术和叠层生产工艺制作。 结构区别：zui明显的区别是贴片叠层电感均包含磁屏蔽结构，因此无法直接看到导线，一般体积也比绕线贴片电感更小，更省空间；绕线贴片电感部分有磁屏蔽结构，部分没有，有些绕线电感的导线是直接可见的。相比来说，磁屏蔽结构使得叠层电感比绕线电感更不易受电磁干扰，并且对周围元件的影响也更小，更小的体积也利于电子产品小型化及电感器的集中安装。

贴片电感性能的区别：贴片叠层电感具有良好的磁屏蔽性、烧结密度高、机械强度好、但是电感精度，电感量范围上不及绕线贴片电感。此外绕线贴片电感具备高Q值，损耗小，可通过电流大等优势。

两张贴片电感价格的区别：因为贴片叠层电感与绕线贴片电感在结构和工艺的区别，使得叠层电感生产难度更大，技术要求更高，因此不良更多，生产成本更高，价格比 绕线电感贵。 其他区别：

贴片叠层电感的散热性比绕线贴片电感好。

贴片叠层电感和绕线贴片电感有4个方面共同点，在但电感生产工艺、结构、性能和价格方面有区别。概括起来说，贴片叠层电感是看不到线的，抗电感干扰能力、散热性，节省安装空间方面均比贴片绕线电感更好，不过绕线电感在耐电流、电感生产成本上略胜一筹，同时绕线电感比贴片叠层电感ESR值更高。

贴片电感的应用为什么这么广泛

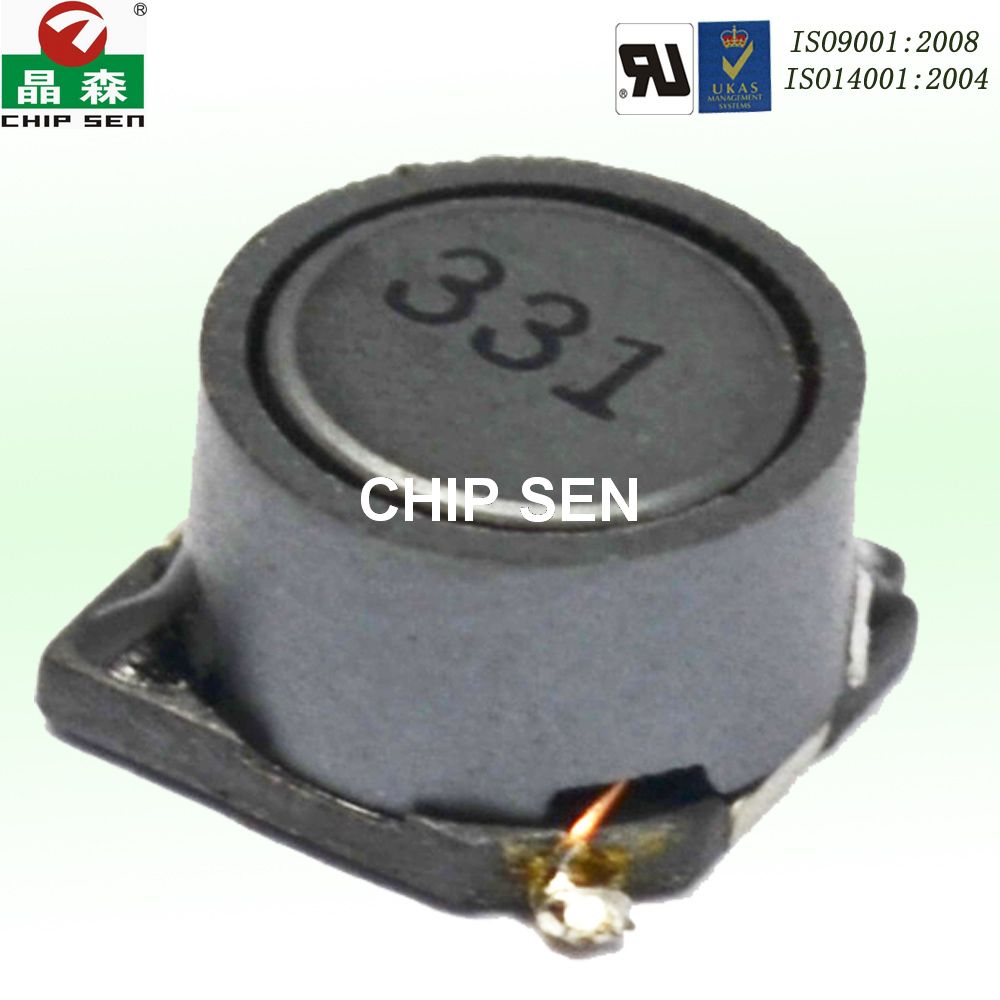

贴片功率电感的宽度要小于电感器宽度，以防止过多的焊料在冷却时产生过大的拉应力改变电感值。焊接贴片功率电感，电感器是用绝缘导线（例如漆包线纱包线等）绕制而成的电磁感应元件，也是电子电路中常用的元器件之一，贴片电感是电感类中一种类型，此类贴片电感又称为功率电感,SMD电感，SMT电感。

因为贴片叠层电感与绕线贴片电感在结构和工艺的区别，使得叠层电感生产难度更大，技术要求更高，因此不良更多，生产成本更高，价格比 绕线电感贵。贴片电感是表面贴装，工字电感的是插件式封装，贴片电感的小体积特性可以保证空间的利用率，很大程度节省了pcb板的空间，工字电感相比贴片电感非常的占空间，因此对于工程师来说设计的内容就更丰富了。

贴片电感的净宽要小于电感器净宽，以避免过多的焊料在冷却时造成过大的拉应力改动电感值。市场上能够买到的贴片电感的精密度大部分是±10%，若想要精密度高于±5%，则需要提前订货。很多贴片电感是可以用回流焊和波峰焊来焊接的。但是有些贴片电感是不能选用波峰焊焊接的。维修时。不能仅仅凭仗电感量来交换贴片电感，还要晓得贴片电感的任务频段。才干任务功能。贴片电感的外形、尺寸根本类似，外形上也没有分明标志。在手工焊接或手工贴片时，不要搞错地位或拿错零件，目前罕见的贴片电感有三种微波用高频电感，适用于1GHz以上频段运用。
