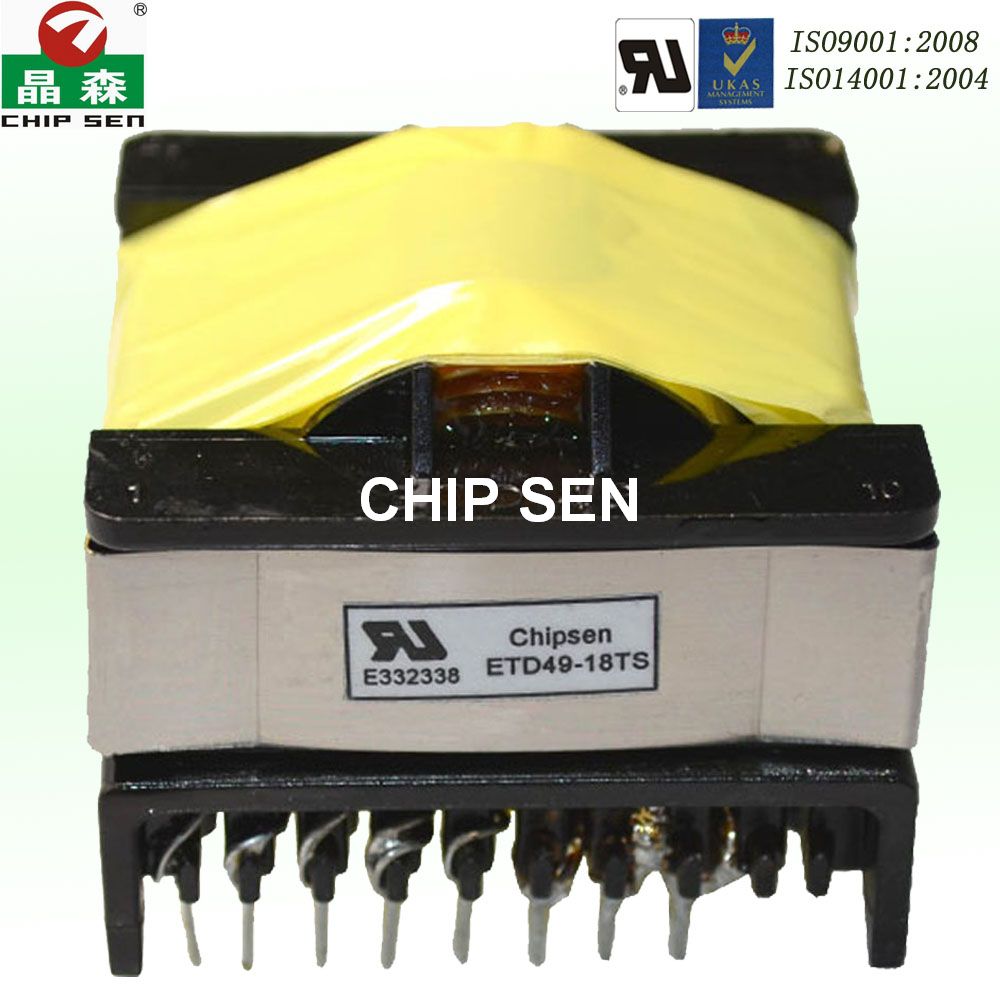

高频变压器设计原理

在高频变压器设计时，变压器的漏感和分布电容必须减至zui小，因为开关电源中高频变压器传输的是高频脉冲方波信号。在传输的瞬变过程中，漏感和分布电容会引起浪涌电流和尖峰电压，以及顶部振荡，造成损耗增加。通常变压器的漏感，控制为初级电感量的1%～3%。

初级线圈的漏感----变压器的漏感是由于初级线圈和次级线圈之间，层与层之间，匝与匝之间磁通没有完全耦合而造成的。

分布电容----变压器绕组线匝之间，同一绕组的上、下层之间，不同绕组之间，绕组与屏蔽层之间形成的电容称为分布电容。

初级绕组----初级绕组应放在zui里层，这样可使变压器初级绕组每一匝用线长度zui短，从而使整个绕组的用线为zui少，这有效地减小了初级绕组自身的分布电容。

次级绕组----初级绕组绕完，要加绕(3～5)层绝缘垫衬再绕制次级绕组。这样可减小初级绕组和次级绕组之间分布电容的电容量，也增大了初级和次级之间的绝缘强度，符合绝缘耐压的要求。

偏压绕组----偏压绕组绕在初级和次级之间，还是绕在zui外层，和开关电源的调整是根据次级电压还是初级电压进行有关。

高频变压器应具备的功能

高频电源变压器完成功能有3个：功率传送，电压变换和绝缘隔离。功率传送有两种方式。第一种是变压器功率的传送方 式，加在原绕组上的电压，在磁芯中产生磁通变化，使副绕组感应电压，从而使电功率从原边传送到副边。第二种是电感器功率传送方式， 原绕组输入的电能，使磁芯激磁，变为磁能储存起来，然后通过去磁使副绕组感应电压，变成电能释放给负载。

电压变换通过原边和副边绕组匝数比来完成。不管功率传送是哪一种方式，原边和副边的电压变换比等于原绕组和副绕组匝数比，只要不改变匝数比，就不影响电压变换。
