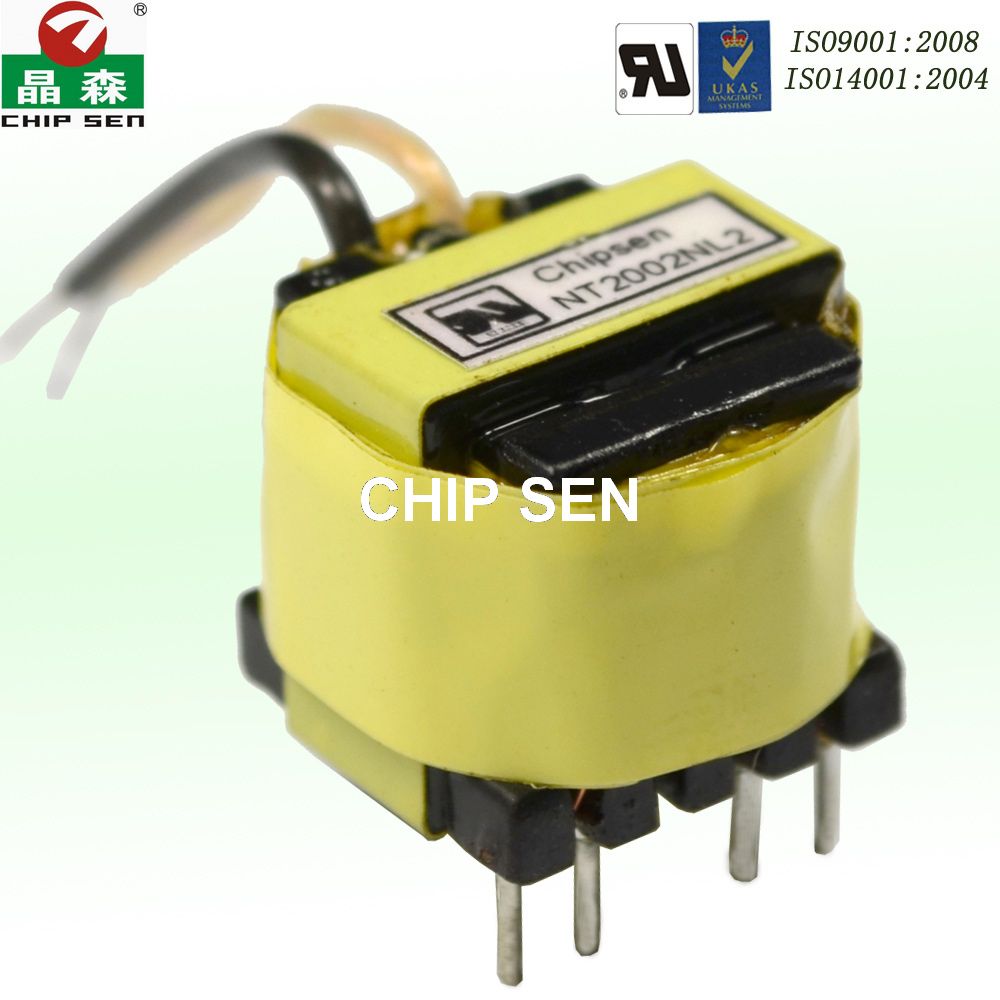

安规变压器之减少铜损和铁损

1、选用更低的电流密度;

2、减少匝数,但会增加磁心的磁通密度而增加铁损,当铜损明显高于铁损时使用,慎用;

3、改变变压器工艺以减少绕组交流电阻.方法有主要有减小铜线直径(不能减少总截面积),增加初次级相邻面(会增加初次级分布电容),减小初次级距离(会增加初次级分布电容),线圈疏饶等;

4、改变电路工作参数以减少交流电阻,比如降低开关频率,但是会增加磁心的磁通密度而增加铁损,当铜损明显高于铁损时使用,慎用;

5、使用更低电阻率的导线.

减少铁损

1、改用功耗参数更优秀的磁心材料,比如使用TDK的PC50材料替代PC40材料;

2、降低磁通密度,但会增加线圈匝数而导致铜损增大,慎用;

3、改变电路参数,比如降低开关频率,但会同时增加磁通密度,慎用,必要时配合绕组匝数调整;

4、合理热设计,利用磁心材料温度与损耗曲线中的谷值;

综合方法

1、根据各自散热条件,合理分配铜损铁损比例;

2、合理设计磁心的磁通密度和工作频率,使磁心工作于zui佳的FB组合状态.
