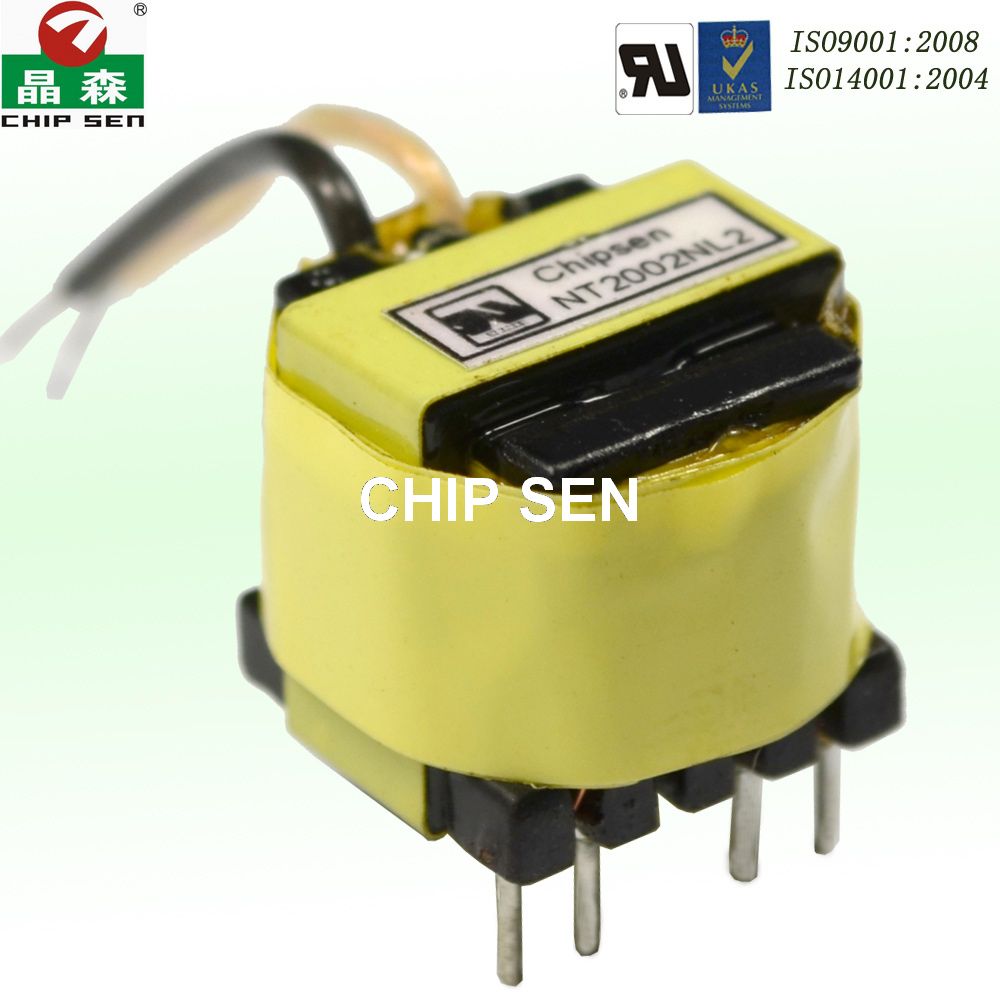

变压器的铁心结构形式

1.变压器的基本结构形式有二种，一是心式结构，一是壳式结构。心式变压器的铁心，心柱截面多呈内接多边形,各绕组多为同心式排列。三相心式变压器的铁心各相磁路是互相联系的。壳式变压器的铁心，心柱截面多呈矩形,各绕组多为交错式排列。三相壳式变压器的铁心各相磁路是独立的。由于这二种结构形式截然不同，故使制造厂家的工艺装备也有区别。又由于这二种结构形式各有特色，很难分出高低,故目前世界上有的厂家采用心式结构，有的厂家则采用壳式结构。而且某一厂家一旦采用了一种结构形式，就很难转而采用另一种结构形式了。我国变压器行业所采用的传统结构形式是心式，所以也只讨论心式变压器。

2.心式变压器的铁心也有多种结构形式,但是总的来说，可以归纳为三种:由平整硅钢片叠制而成的叠铁心由长条硅钢片卷制而成的卷铁心;由渐开线形的硅钢片组装而成的渐开线铁心。后二种仅适用于小容量变压器,而且我国也很少采用，故也只着重讨论叠铁心。

3.铁心被绕组所包围的部分叫做心柱,联结心柱以构成闭合磁路的那部分叫做铁轭。铁心励磁时所产生的主磁通即在心柱与铁轭所构成的闭合磁路中流通。
