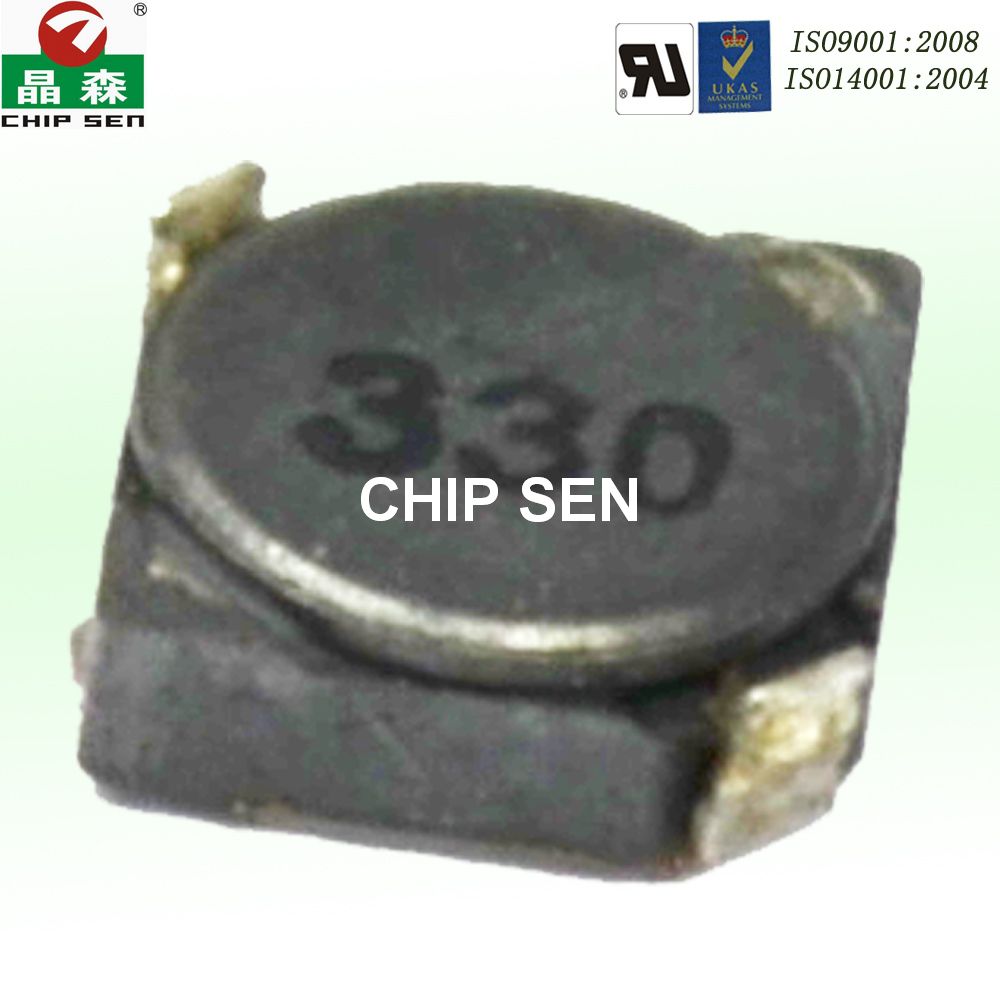

贴片电感的使用要注意安全

贴片电感的主要规格除尺寸大小外，还有开关频率下的电感值、电感线圈的直流阻抗(DCR)、额定饱和电流、额定rms电流、交流阻抗(ESR)以及Q因子。

贴片电感特点有五大点：

1、平底表面适合表面贴装。

2、优异的端面强度良好之焊锡性。

3、具有较高Q值，低阻抗之特点。

4、 低漏磁，低直电阻，耐大电流之特点。

5、可提供编带包装，便于自动化装配。

贴片电感与绕线电感的区别：

贴片叠层电感与绕线电感的区别主要体现在5个方面：生产工艺的区别：绕线贴片电感是基于传统绕线电感生产工艺，将传统的插件电感变换成贴片式封装，同时减小了电感体积，安装使用更方便；贴片叠层电感利用了多层印刷技术和叠层生产工艺制作。

电感性能的区别：贴片叠层电感具有良好的磁屏蔽性、烧结密度高、机械强度好、但是电感精度，电感量范围上不及绕线贴片电感。此外绕线电感具备高Q值，损耗小，可通过电流大等优势。

电感价格的区别：因为贴片叠层电感与绕线贴片电感在结构和工艺的区别，使得叠层电感生产难度更大，技术要求更高，因此不良更多，生产成本更高，价格比绕线电感贵。

其他区别：贴片叠层电感的散热性比绕线贴片电感好，贴片叠层电感和绕线贴片电感有4个方面共同点，在但电感生产工艺、结构、性能和价格方面有区别。概括起来说，贴片叠层电感是看不到线的，抗电感干扰能力、散热性，节省安装空间方面均比贴片绕线电感更好，不过绕线电感在耐电流、电感生产成本上略胜一筹，同时绕线电感比贴片叠层电感ESR值更高。
