贴片电感的识别方法

日期：2020-07-27 14:39　　

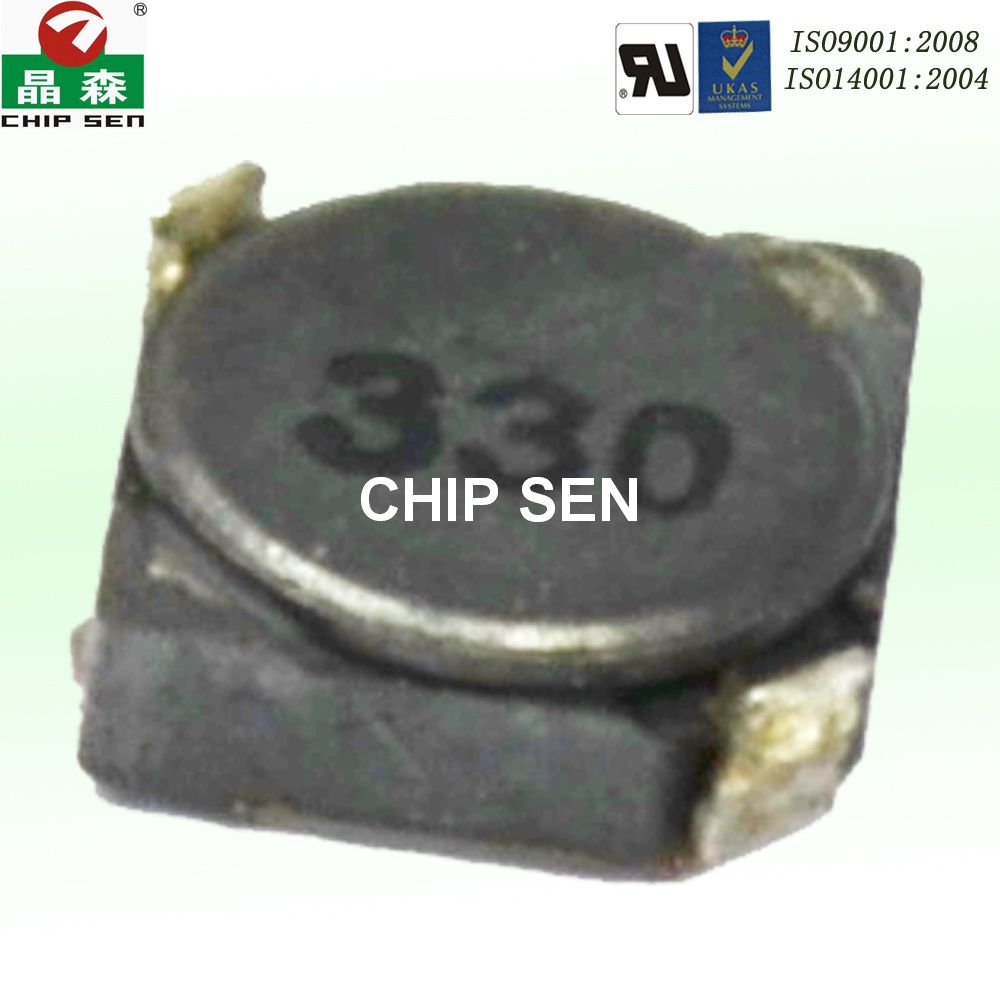

1）从外型，如带磁心方形或圆形电感，体积稍大，能看出磁心和线圈；

2）有的贴片电感从外形上与贴片电阻一样，但没有数字与字母标注，只有一个小圆圈的标注，意为电感元件；

3）在电路中的元件序号，往往标为L字样，如L1、DL1等。

4）有电感量标注，如100。

5）理想电感的交流电阻较大，而直流电阻为零。电感元件的测量电阻值极小，电阻值近于为零欧姆。从3）、4）、5）项，配合观察和测量（在电路中的位置和作用），能区别出元件是贴片电阻还是贴片电感，并判定出电感元件。

6）用专用电感量测试仪，将元件脱开电路，测量其电感量。

贴片电感的故障代换：

1）可从废旧电路板上拆同型号元件代换

2）先确定电感量和流通电流值，用普通带引脚电感元件代替，并做好固定

3）自行绕制，制作电感代用，有一定操作难度

4）如果对电路性能无明显影响，应急修复可暂时短接
