高频变压器根据其工作频率的分类介绍

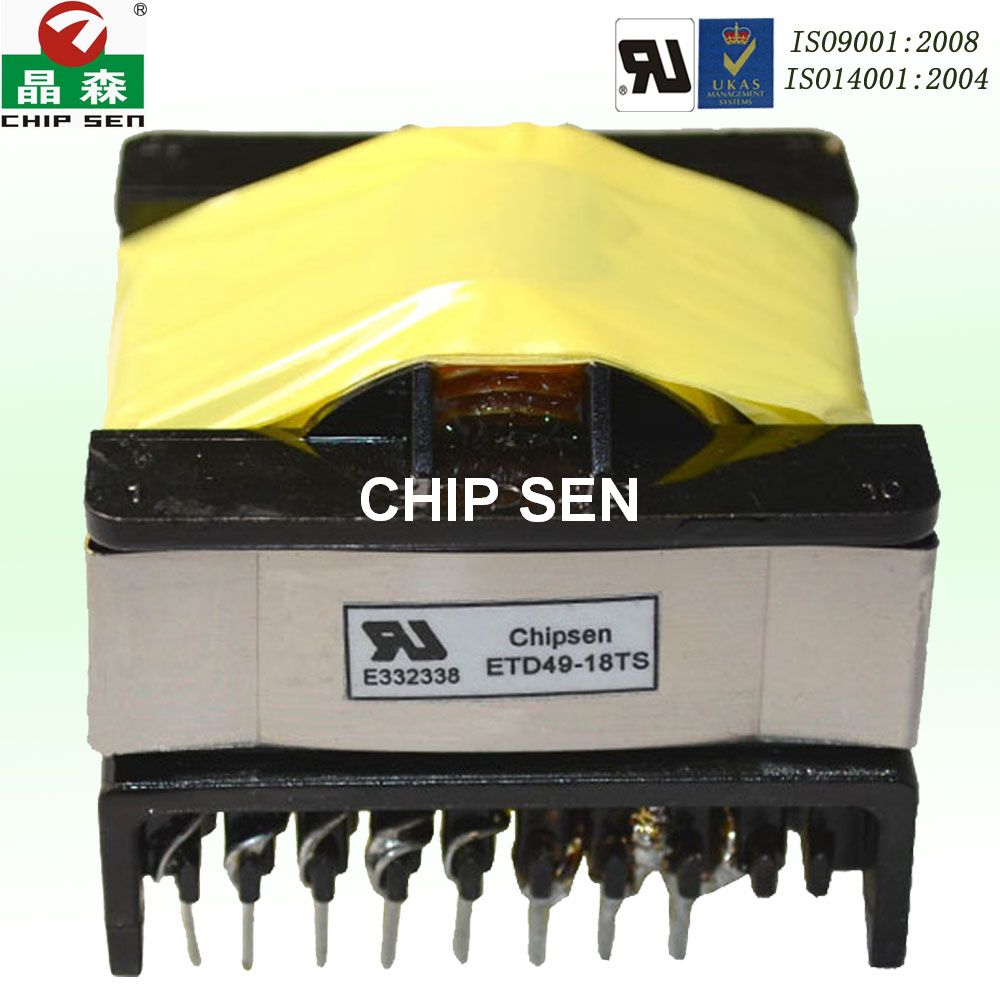

高频变压器是工作频率超过中频(10kHz)的电源变压器，主要用于高频开关电源中作高频开关电源变压器，也有用于高频逆变电源和高频逆变焊机中作高频逆变电源变压器的。根据其工作频率，我们将高频变压器分为以下几类：

一、按频率范围分为

1. kHz级高频变压器，它是指工作频率在20kHz至几百kHz的高频变压器;

2. MHz级高频变压器，它是指工作频率在1MHz以上的高频变压器。

二、 按工作频带分为

1. 单频或窄频级高频变压器，它是指工作频率为单频或是一个很窄的频段，如变换器变压器、振荡器变压器等;

2. 宽频带变压器，它是指工作在一个很宽频率范围内的变压器，如阻抗变换器变压器、通讯变压器、宽带功率放大器变压器等。

高频变压器传送功率比较大的情况下，功率器件一般采用 IGBT，由于IGBT存在关断电流拖尾现象，所以工作频率比较低;传送功率比较小的a，可以采用MOSFET，工作频率就比较高。

高频变压器磁性材料选择的标准是什么?

磁性材料已经广泛的用在我们的生活之中，例如将永磁材料用作马达，应用于变压器中的铁心材料，作为存储器使用的磁光盘，计算机用磁记录软盘等。

高频变压器磁性材料选择的标准为高初始磁导率μi、低矫顽力Hc、高饱和磁感应强度Bs、低剩磁Br、高电阻率ρ和高居里温度点。磁导率高，高频变压器工作时励磁电流就小;矫顽力低则磁滞损耗比较小;高饱和磁感应，低剩磁，高频变压器工作时磁通变化范围。

高频变压器磁芯结构形式的选择一是考虑能量传递，二是考虑几何尺寸的限制，三是考虑磁芯截面积和窗口面积的比例，多路输出变压器一般要求有较大的窗口面积，选择EE型、EI型或PQ型磁芯，可具有较大的窗口和良好的散热性，DC/DC模块电源可选用FEY型、FEE型、EUI型等，变压器要求磁芯截面积比较大，可选用GU形磁芯;此外还应考虑变压器的安装，加工方便性，成本等，目前中、大功率通常选用GU形磁芯，这种磁芯特点是有较大的截面积，漏磁很小，采用国产材料，成本低，但出线需手焊。
