贴片电感之磁珠的选型

磁珠主要用于EMI差模噪音遏制，其直流阻抗不大，在高頻下却有较高阻抗，通常说的600R指得100MHZ测验频率下的阻抗值。挑选磁珠应遵循两方面：一是集成运放中噪音干扰的状况；二是须要通过的电流大小。

要大致知道噪音的频率、强度，不一样的磁珠的频率阻抗曲线是不一样的，应选在噪音中频率磁珠阻抗较高的那类。噪音干扰大的应选阻抗高一些的，但并非阻抗越高越好，归因于阻抗越高DCR也越高，对有效信号的损耗也越大。但通常也没有很确立的测算和挑选的基准，关键看具体应用的成效，120R-600R之间都很实用。

随后应看通过电流大小，假如用在电源线部位则要选额定电压较大的规格，用在信号线部位则通常额定电压需求不高。别的磁珠通常是阻抗越大额定电压越小。磁珠的选取要按照实际情况来完成。例如针对3.3V、300mA电源，规定3.3V不可以小于3.0V，那么磁珠的直流电阻DCR就应当低于1R，这种情况通常选取0.5R，避免参数漂移。

磁珠选型规则

磁珠所说跟频率的关系，只不过就是某一规格的磁珠有个减弱频率点，在这一频率点的阻抗大，而其它頻率上阻抗会变低。但通常不会变成零，仅仅阻抗有大有小罢了。因此再加磁珠对许多频率都有用，只是有高低之分。

通常磁珠的额定电压越小，阻抗就可以做得越高，选择额定电压高过并靠近电源输出电流的磁珠。

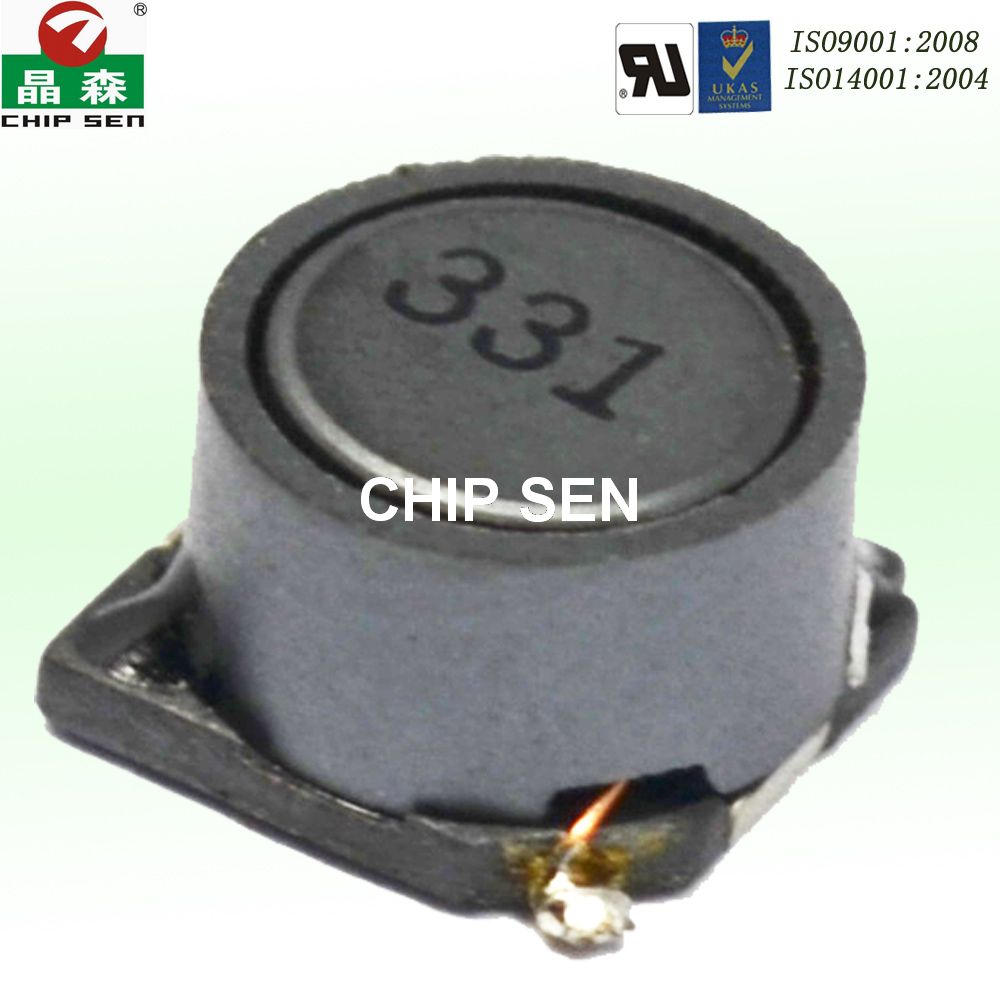

贴片电感之功率电感的六大性能参数

1、功率电感的主要性能参数是电感量L、DC电阻DCR、DC重叠电流Isat、温升允许电流Irms和自谐振频率SRF。

2、电感量是电感的标称电感。由于磁导率和分布电容的存在，电感会随频率而变化。电感的精度一般为M档(20%)或N档(30%)。

3、DC重叠电流Isat指的是，当连续施加DC电流时，电感的电感将下降。通常，规格是根据电感下降30%时的电流值设定的。

4、DC电阻DCR指产品电极之间使用的漆包线的总DC电阻。

5、自谐振频率电感器是指当SRF是指电感和电感本身的分布电容之间的相互作用，它使电感在某一频率下谐振。谐振频率是电感器的自谐振频率，并且功率电感器需要在自谐振频率以下使用。

6、温升允许电流Irms连续被提供DC电流时，电感器表面的温度将升高，其规格通常是根据当其升高40℃的电流值来设定的。
