贴片电感的质量怎么快速测试

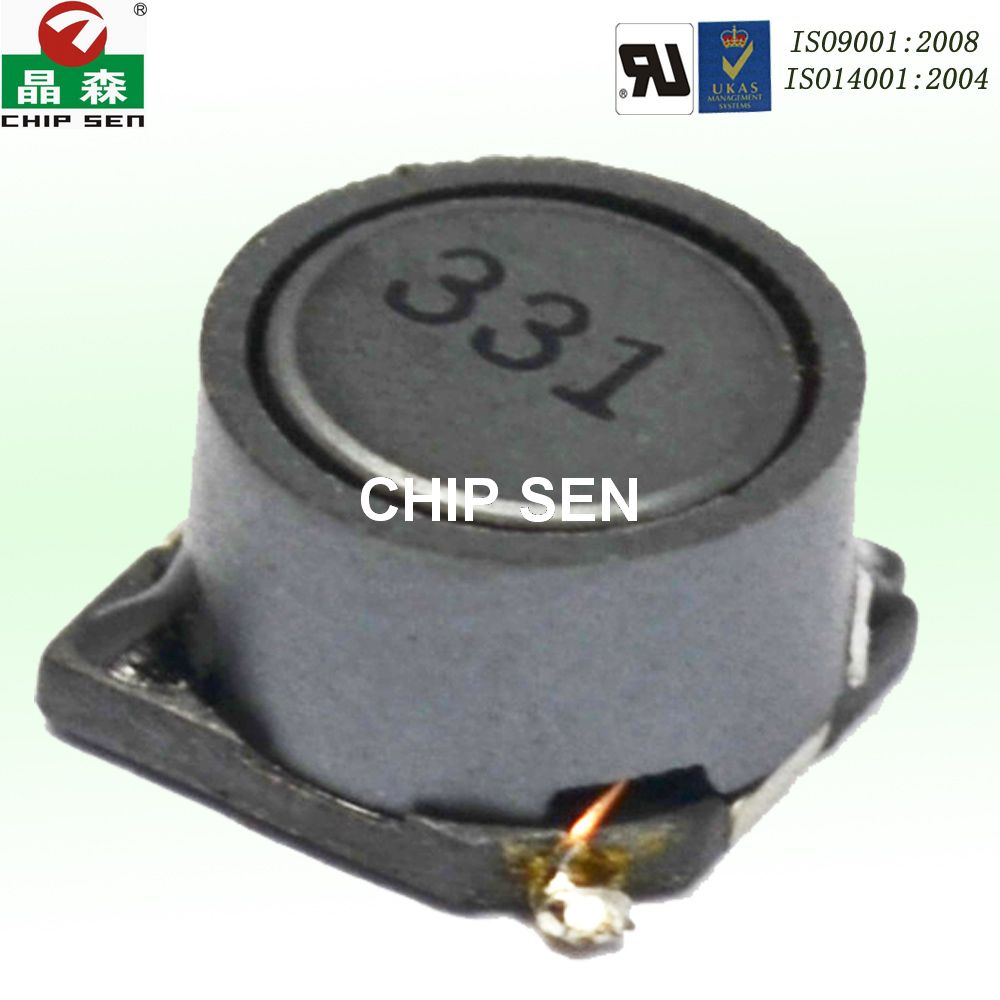

贴片电感器通常由线圈和磁芯组成。大多数时候我们看到的是封闭的，用肉眼无法分辨电感的质量好坏。但是，如果不注意的话，很容易造成贴片电感的损坏。那么我们如何检测贴片电感的质量呢？

1、首先，我们需要标记贴片电感。有两种标记方法，一种是直接标记，另一种是彩色标记。直接标记法：在电感线圈外壳上用数字及文字直接标记电感线圈的感量、允许误差、工作电流等主要参数；色码法：用色环表示，单位为mH，前两位表示有/效数字，第三位表示放大倍数，第四位表示误差。

2、将万用表转到蜂鸣器二极管，将探/头放于两个引脚上，观察万用表的读数变化。正常贴片电感的读数应该为零。如果万用表读数太大，则电感为损坏状态。电感线圈匝数越多，线径越小的线圈数读数会达到很高，线圈的DC电阻通常只有几欧姆。损坏还表现为电感磁环燃烧或明显损坏。如果电感线圈没有严重损坏且无法确定，可以用电感表测量或用替换法测试。

贴片电感之功率电感选型方法

一、首先需要测感值，测出感值再选择电感。

二、直流电阻是电感导体本身的电阻，即在直流状态下测得的电阻。从理想状态开始，电感器的直流电阻应尽可能小。

三、饱和电流是添加到功率电感器的特定量的DC偏置电流，因此，与不施加电流时的电感器值相比，电感器的电感值降低10％-30％（通常为30％），此DC偏置电流称为电感器的饱和电流，饱和电流越大越好。

四、温升电流是添加到电感器的特定量的DC偏置电流，因此电感器本体相对于不充电电流的温升不超过40°C（温度需要稳定30分钟以上并且不再继续上升），该直流偏置电流称为电感器的温度上升电流，温度上升电流越大越好。

五、测试频率是指测试电感值的频率。许多工程师认为电感值和频率无关，但实际上，不同频率下的电感值仍然不同。大多数电感器的测试频率越高，感测值就越大；因此，在选择功率电感器时，应明确产品的应用频率和电感器的测试频率。如果相位差太大，则可能会出现实际应用感测值和电感器的感测灵敏度值不同的情况。

六、尺寸：如果没有特殊要求，在选择电感尺寸时。选择电感器的结构和工艺较为成熟。
