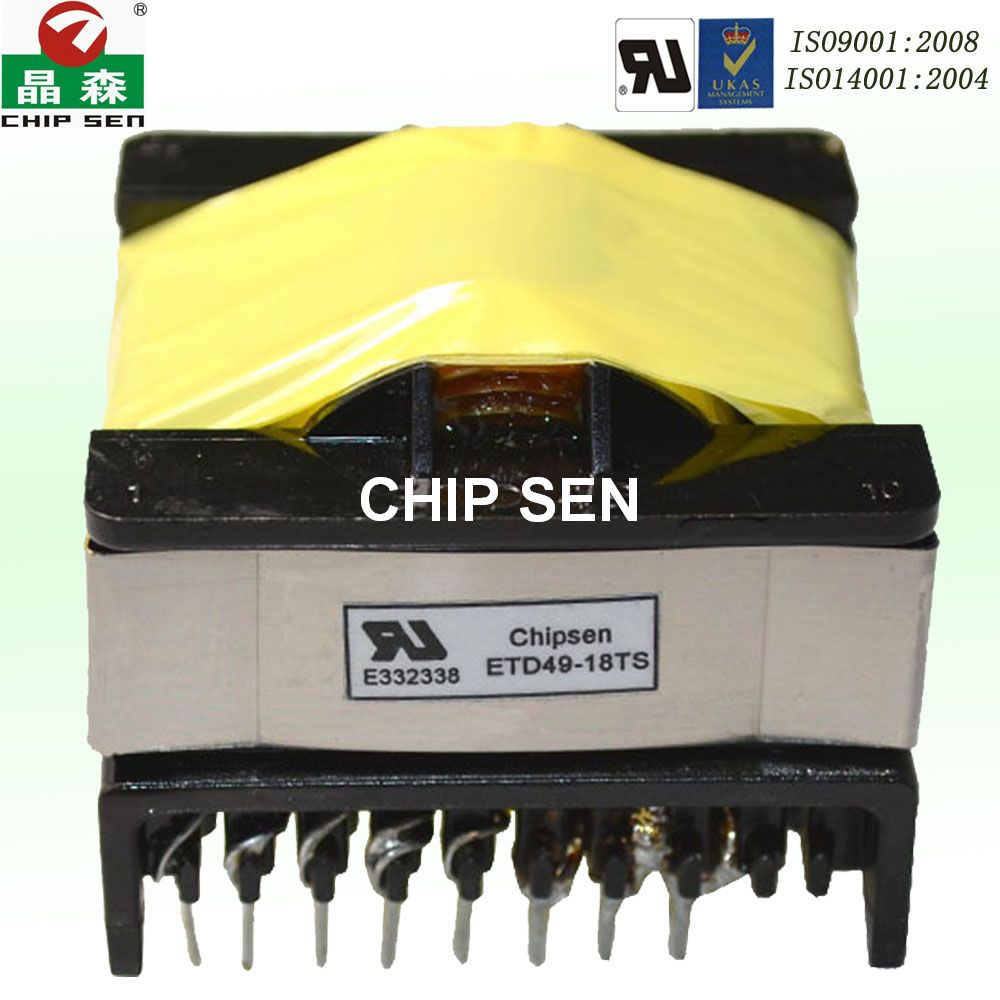

高频变压器之制造工艺

高频变压器的制造工艺要点之一：

绕线

A 确定BOBBIN的参数

B 所有绕线要求平整不重叠为原则

C 单组绕线以单色线即可,双组绕线必需以双色线或开线浸锡来分脚位,以免绕错

D 横跨线必需贴胶带隔离

1. 疏绕完全均匀疏开

2. 密绕排线均匀紧密

3. 线圈两边与绕线槽边缘保持足够的安全距离A,B

4. 套管长度必须足够,一端伸入绕线管的安全胶带以内,另一端伸出BOBBIN上沿面,但不得靠近PIN

5. zui外层胶带切割在铁芯组合面,切割处必须被铁芯覆盖。

6. 胶带边缘与绕线槽平齐,胶带不歪斜,不反摺不破损。

7. 跨越线底下须贴胶带,保持跨越线与底下线圈绝缘。

高频变压器的制造工艺要点之二：

缠线

A 立式BOBBIN

粗线: 0.8φ以上缠线1圈

细线0.2-0.8φ缠线1.5圈

极细线0.2φ以下缠线2-3圈

立式BOBBIN缠法之原则:缠线尽量压到底以不超过凸点为原则。

B　卧式BOBBIN :约缠2-3圈,疏绕不要压到底,以免焊锡时烫伤BOBBIN,如果有宽度限制且规格严格时才用此方式，将缠线压到底后焊锡，再剪边PIN，以减少整个变压器的宽度。

C 横式（卧式，BOBBIN之缠法：约缠2-3圈疏绕，不要压到底以免焊锡时烫伤BOBBIN。

注：如果产品有宽度限制且规格紧必须将缠线部分剪短时为特例，此时即必须将缠线尽量压到底。
