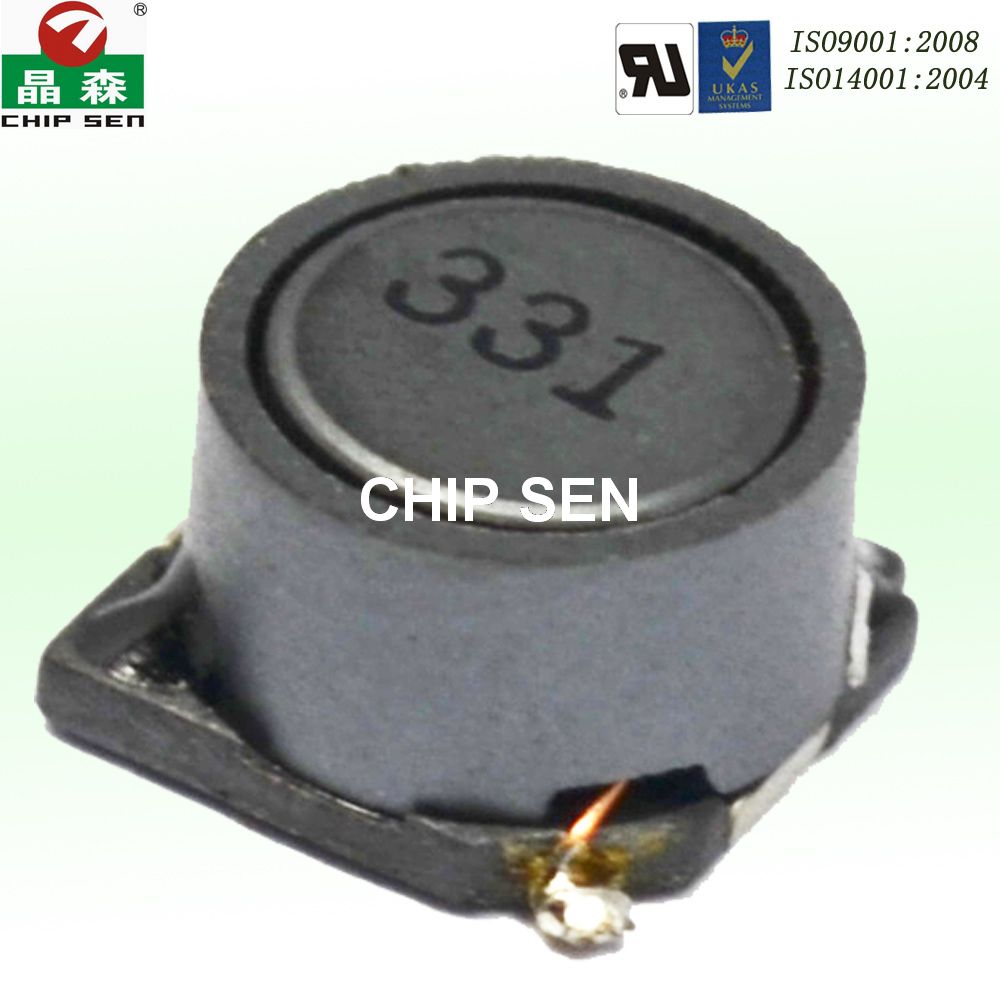

贴片电感之电感器的结构

电感器一般由骨架、绕组、屏蔽罩、封装材料、磁心或铁心等组成。

1、骨架 骨架泛指绕制线圈的支架。一些体积较大的固定式电感器或可调式电感器（如振荡线圈、阻流圈等），大多数是将漆包线（或纱包线）环绕在骨架上，再将磁心或铜心、铁心等装入骨架的内腔，以提高其电感量。骨架通常是采用塑料、胶木、陶瓷制成，根据实际需要可以制成不同的形状。小型电感器（例如色码电感器）一般不使用骨架，而是直接将漆包线绕在磁心上。空心电感器（也称脱胎线圈或空心线圈，多用于高频电路中）不用磁心、骨架和屏蔽罩等，而是先在模具上绕好后再脱去模具，并将线圈各圈之间拉开一定距离。

2、绕组 绕组是指具有规定功能的一组线圈，它是电感器的基本组成部分。绕组有单层和多层之分。单层绕组又有密绕（绕制时导线一圈挨一圈）和间绕（绕制时每圈导线之间均隔一定的距离）两种形式；多层绕组有分层平绕、乱绕、蜂房式绕法等多种。

3、磁心与磁棒 磁心与磁棒一般采用镍锌铁氧体（NX系列）或锰锌铁氧体（MX系列）等材料，它有“工”字形、柱形、帽形、“E”形、罐形等多种形状。

4、铁心 铁心材料主要有硅钢片、坡莫合金等，其外形多为“E”型。

5、屏蔽罩 为避免有些电感器在工作时产生的磁场影响其它电路及元器件正常工作，就为其增加了金属屏幕罩（例如半导体收音机的振荡线圈等）。采用屏蔽罩的电感器，会增加线圈的损耗，使Q值降低。

6、封装材料 有些电感器（如色码电感器、色环电感器等）绕制好后，用封装材料将线圈和磁心等密封起来。封装材料采用塑料或环氧树脂等。
