高压变压器厂家对高频变压器分布电容的影响因素分析

反激变换器的高频运行表明功率 变压器寄生参数对变换器的性能影响很大。变压器的寄生参数主要是漏感和分布电容,而设计过程中往往很少考虑分布电容。

该文给出了适用于工程分析的变压器高 频简化模型,分析高频高压场合变压器寄生参数对反激变换器的影响。

继而给出寄生参数的确定方法,并基于此分析,提出控制寄生参数的工程方法,研究不同的绕 组绕制方法和绕组位置布局对分布电容大小的影响,并通过实验验证了文中分析的正确性及抑制方法的实用性。

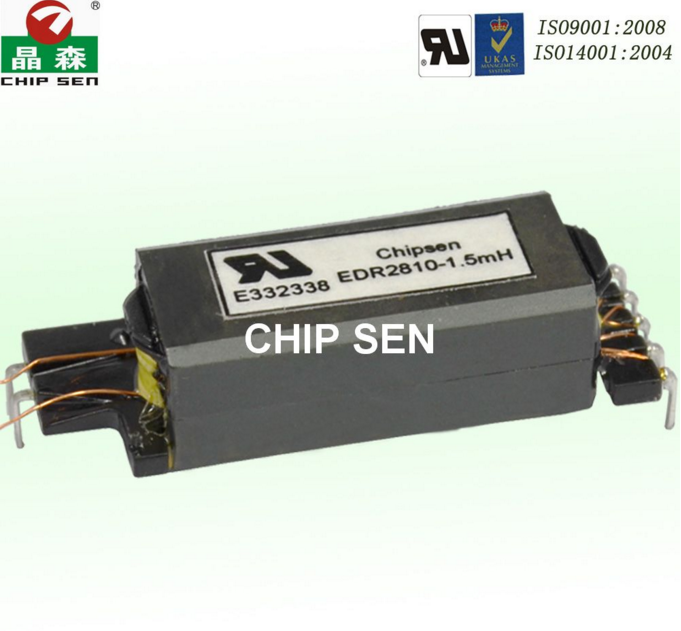

高频变压器是开关电源中进行能量储存与传输的重要部件，单片开关电源中高频变压器性能的优劣，不仅对电源效率有较大的影响，而且直接关系到电源的其它技术指标和电磁兼容性(EMC)。将高频传输线绕在具有高导磁率(u)低损耗的铁氧体磁环上就变成传输绝变压器，其电路从表面上看似乎与普通变压器没有多大差别，但实际上它们传递能量的方式是不相同的。

为此，一个高效率高频变压器应具备直流损耗和交流损耗低、漏感小、绕组本身的分布电容及各绕组之间的耦合电容要小等条件。
