贴片电感的绕线方式会影响哪些因素？

一、贴片绕线电感绕线受磁芯和规格尺寸的影响？

当绕线电感由同一种磁芯材料组成，但其磁芯规格尺寸不同时，产生的电感量也是不同的，磁芯越粗，电感量越大。除了电感量的不同外，磁芯规格尺寸也直接影响着整个绕线式电感封装尺寸。

二、贴片绕线电感磁芯材料导致了电感量的不同？

除了这一点，还有磁芯还使得绕线电感的使用范围不同！不同的磁芯，其性能不同，其还有其他方面的限制。例如绕线片式铁氧体电感适合用作功率电感，扼流圈，储能电感。而铁粉芯材料的绕线电感具有较强的EMC特性，更适合做减少电磁干拢的滤波器使用。

1、磁芯材料对绕线电感的影响

每种磁芯材料具有不同的磁通量，如果保其他因素不变，更换形状及规格尺寸完全相同但是不同材料的磁芯，将会影响绕线电感的电感量。

根据绕线电感的电感量计算公式L=(k*μ0*μs*N*N*S)/l可知。磁芯材料的磁导率μs越大，则绕线电感的电感量越高。

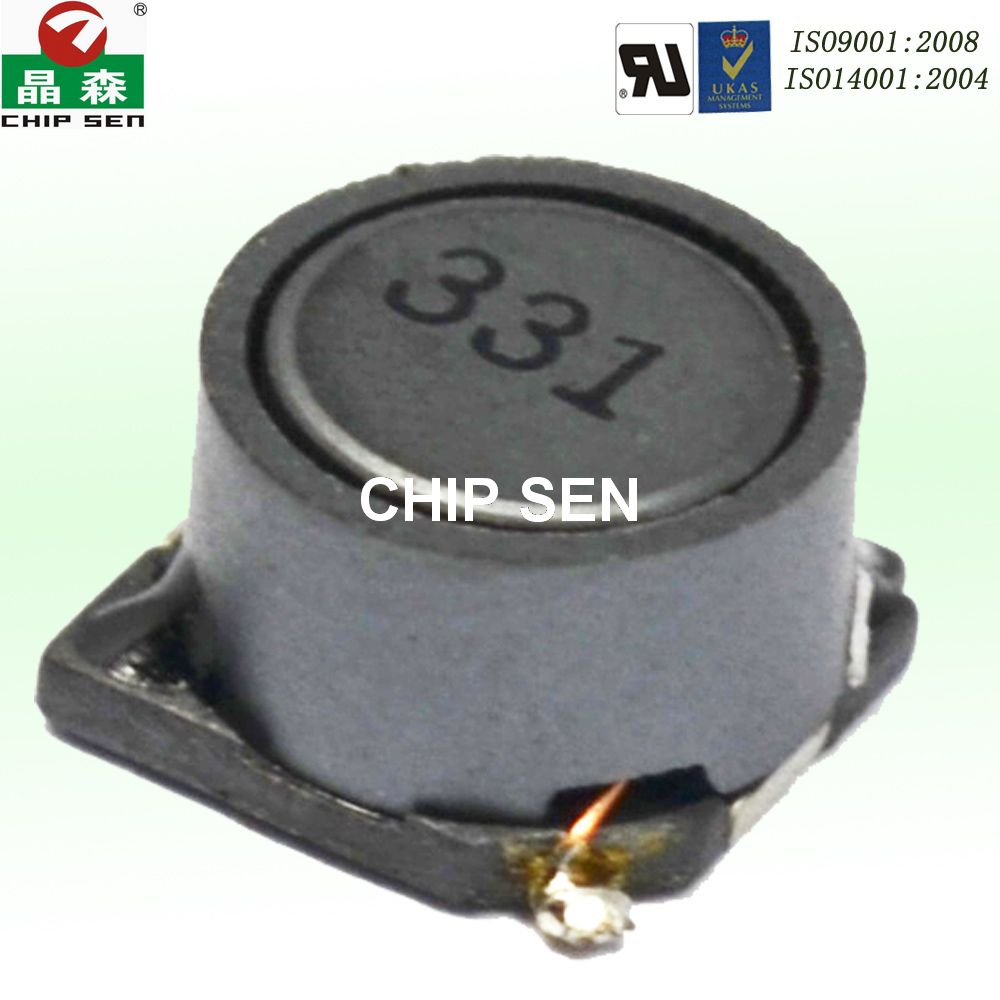

贴片电感的绕线方式会影响哪些因素？

2、磁芯影响贴片绕线电感的运用范围

  运用不同磁芯制作的绕线电感，因为磁芯材料性能的限制，其使用范围也会有所不同。例如铁氧体磁芯的绕线电感其DCR较大，居里温度高，可用作功率电感，扼流圈，储能电感而铁粉芯材料的绕线电感具有较强的EMC特性，更适合做减少电磁干拢的滤波器使用。

3、磁芯电感规格尺寸对绕线电感的影响

我们知道，有磁芯的线圈拥有比空心线圈电感量大。电感磁芯对绕线电感的电感量有加强的影响。一般来说，在保证绕线电感匝数不变的情况下，我们可以另外一个电感量计算公式 L=μ×S*(N*N)/ l知道：磁芯越粗（磁芯直径增加），S变大则电感量越大。

而如果保证其他在其它参数不变的情况下，磁芯直径增加，感值变小，DCR变大，直流叠加能力变大。原因是铜线隔断磁通，让磁路变长，总磁阻变大，L=N^2/R, R变大，L变小。

另外磁芯规格尺寸对还会影响到绕线电感的封装尺寸，磁芯规格越大，当然电感的封装尺寸也越大。
