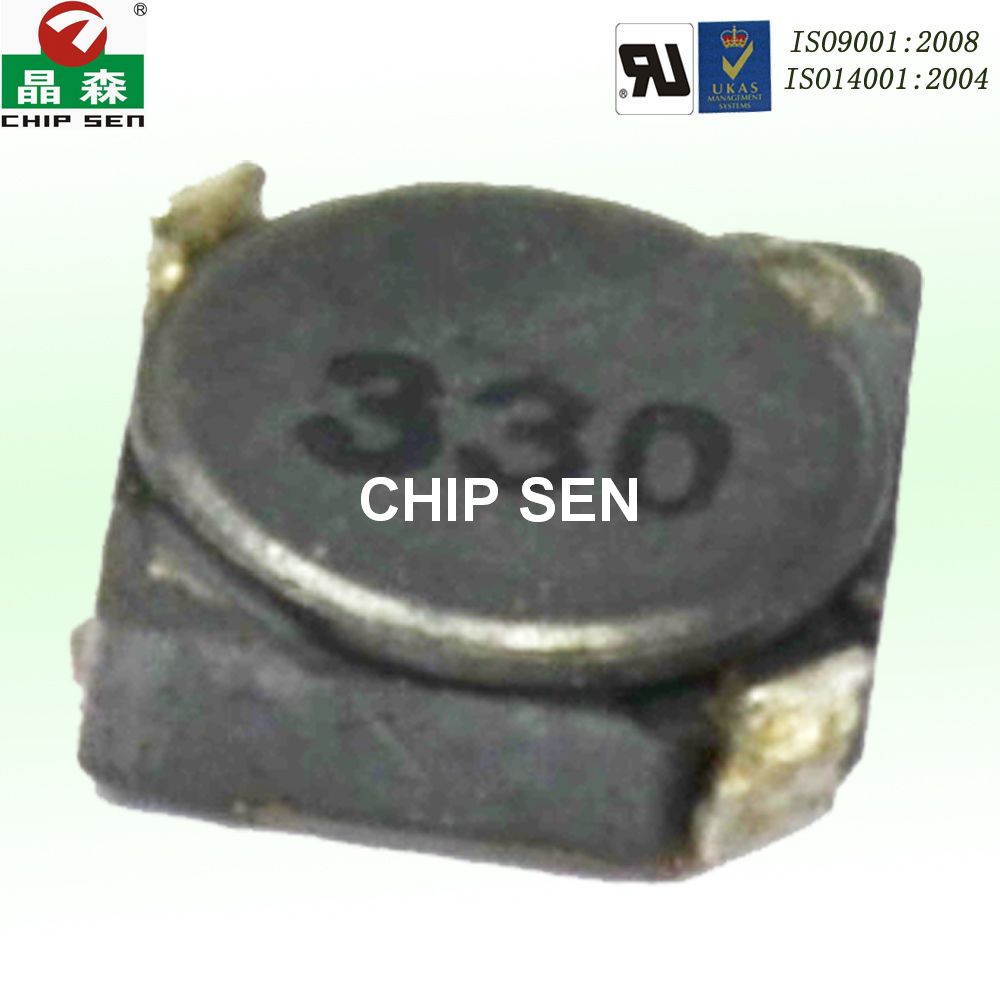

贴片电感怎么测量电感值？

1、熟悉仪器的操作规则（使用说明），及注意事项。贴片磁胶电感如何测量电感值?

2、把两个夹子互夹并复位清零。

3、把两个夹子分别夹住电感的两端，读数值并记录电感量。

4、启动电源，准备15—30分钟。

5、选中L档，选中测量电感量。

6、重复步骤4和步骤5，记录测量值。要有5—8个数据。

7、对比几个测量值：若相差不大（0.2uH）则取其平均值，记得电感的理论值；若相差过大（0.3uH）则重复步骤2—步骤6，直到取到电感的理论值。

贴片电感的优势及特点：

1、体积小、直流电阻小、输出电流大：线圈匝数少，因此直流电阻小，可通过大电流，储能高，抗饱和。

2、耐冲击噪音低：粉末冶金压铸结构克服了传统电感器易碎和噪音大的缺点。传统的器件采用绕制工艺，绕制与磁性材料之间不可避免存在间隙，使用时会出现高频噪音困扰，传统的电感有非常大的噪音，噪音的分贝有可能会达到30分贝，贴片功率电感由于线圈与磁体无缝隙紧密结合，因此，产生的高频噪声很小。

3、全屏蔽结构绿色环保性好：器件采用全磁材成形，整个器件外部为磁性材料，天生的屏蔽式结构因此磁屏蔽强，磁漏小，EMI特性优异：对周围器件影响小，电磁环境无污染是绿色环保型产品，对整机性能的提高特别重要。

4、损耗低、耐热性好：由于采用“集成化”结构，全磁材成形，传热快，散热面积大，线圈散热好；软磁粉末颗粒小、表面电阻率高，涡流损耗小；从而大大降低温升和整机损耗。从耐温性上考虑，传统电感可忍耐的zui高温度大体在50～80℃，而贴片功率大电流电感则能耐受125℃长时间的考验。
