高频变压器的巡视检查项目

为了解高频低频变压器的运行状态、应定期检查高频低频变压器的运行情况、以便在变压器有异常情况发生时能及早发现、及时处理。

一、检查变压器声音是否正常。

二、检查油枕和充油套管的油位、油色是否正常、各部位有无渗漏油现象。

三、变压器的上层油温是否正常。变压器冷却方式不同、其上层油温也不同、但上层油温不应超过规定值。运行人员巡视检查时、除应注意上层油温不超过规定值以外、还应根据当时的负荷情况、环境温度及冷却装置投入情况、与以往数据进行比较、以判明温度升高的原因。

四、检查变压器套管是否清洁、有无破损、裂纹和放电痕迹。

五、检查引线接头接触是否良好。各引线接头应无变色、无过热、发红等现象。接头接触处的示温片应无溶化现象。用红外线测温仪测试、接触处温度不得超过70 ℃。

六、检查呼吸器是否正常完好、硅胶是否有变色现象、如果硅胶失效应及时更换。

七、防爆隔膜应完好无破裂。

八、变压器的冷却器应运行正常。投入的冷却器数目是否正确、油泵和风扇运行是否正常、有无异音、油流指示器是否指示在“流动位置”。

九、检查气体继电器。

十、检查变压器铁芯接地线和外壳接地线、接地应良好、无断线。

十一、检查调压分接头位置是否正确。

十二、天气有变化时、应重点进行特殊检查。大风时、检查引线有无剧烈摆动、变压器顶盖、套管引线处应无杂物; 大雪天、各部触点在落雪后、不应立即融化或有放电现象; 大雾天，各部有无火花放电现象等。

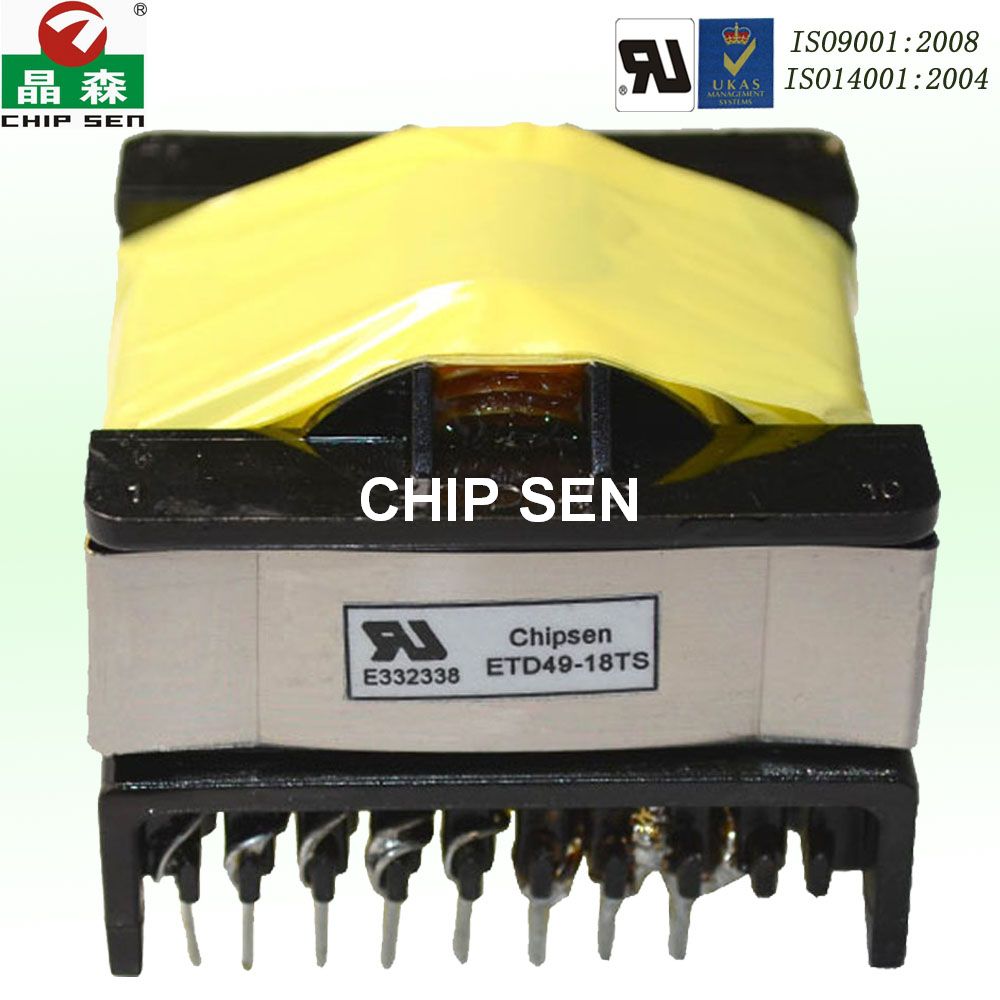

高频变压器的绕组排列形式有哪几种？

1、如果原绕组电压高，副绕组电压低，可以采用副绕组靠近磁芯，接着绕反馈绕组，原绕组在zui外层的绕组排列形式，这样有利于原绕组对磁芯的绝缘布置。

2、如果要增加原和副绕组之间耦合，可以采用一半原绕组靠近磁芯，接着绕反馈绕组和副绕组，zui外层再绕一半原绕组的绕组排列形式，这样有利于减少漏感。

另外，当原绕组为高压绕组时，匝数不能太少，否则，匝间或者层间电压相差大，会引起局部短路。

对于绝缘布置，首先要注意使用的电磁线和绝缘件的绝缘资料等级要与磁芯和绕组允许的工作温度相匹配。等级低，满足不了耐热要求，等级过高，会增加不必要的资料本钱。其次，对在圆柱形磁路上绕线的线圈，zui好采用线圈骨架，既可以保证绝缘，又可以简化绕线工艺。另外，线圈zui外层和zui里层，高压和低压绕组之间都要加强绝缘。如果一般绝缘只垫一层绝缘薄膜，加强绝缘应垫2~3层绝缘薄膜。
